Двухходовой или трёхходовой шаровой кран G3/4″

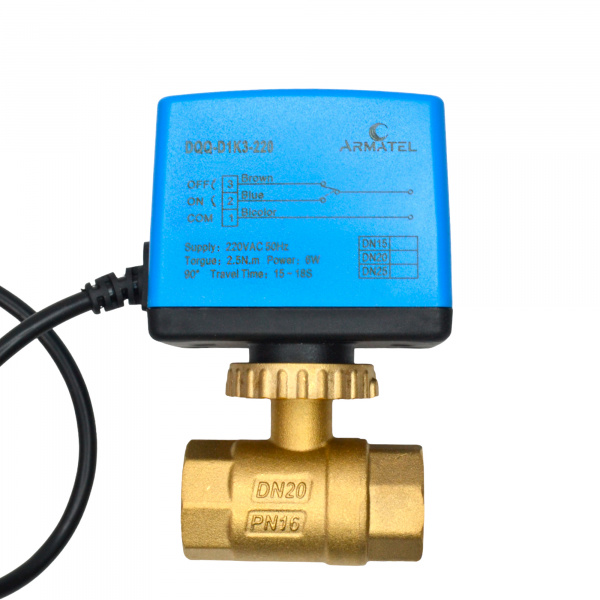

Двухходовой шаровой кран с электроприводом G3/4″ устанавливают на одну линию для открытия и перекрытия потока. Трёхходовой шаровой кран G3/4″ используют, когда нужно переключать, распределять или смешивать потоки между тремя патрубками.
Для трёхходового крана G3/4″ перед заказом проверьте схему прохода в шаре: L-образный или T-образный канал. Размер G3/4″ определяет только муфтовое резьбовое присоединение, а схема L/T определяет, какие патрубки соединяются в каждом положении крана.
Что проверить, если размер G3/4″ подходит
- тип и стандарт ответной резьбы на трубопроводе;
- двухходовое или трёхходовое исполнение;
- схему L или T для трёхходового крана;
- рабочую среду, температуру и давление в системе;
- материал корпуса и уплотнений выбранной модели;
- требуемое питание и положение крана при отключении питания.
Размер G3/4″ подтверждает совместимость по присоединению, но не заменяет проверку характеристик конкретного шарового крана с электроприводом.
Ответы специалистов Armatel на частые вопросы
Кран шаровый 3 4 дюйма — это всегда G3/4″?
Для муфтовой трубной резьбы обозначение 3/4 дюйма обычно соответствует G3/4″. Перед заказом шарового крана с электроприводом проверьте стандарт резьбы, тип соединения и наружный диаметр ответной наружной резьбы.
DN20 и G3/4″ — это одно и то же?
Нет. G3/4″ обозначает размер резьбового присоединения, а DN20 / Ду20 — условный проход. Для шаровых кранов с резьбой G3/4″ это типовое соответствие, но фактический проход конкретной модели нужно смотреть в характеристиках.
Что измерять, чтобы проверить резьбу G3/4″?
Для проверки G3/4″ измеряют наружный диаметр ответной наружной резьбы по вершинам витков. Ориентир для G3/4″ — около 26,44 мм. Внутренний диаметр трубы или внутренней резьбы крана для такой проверки не используют.
Как выбрать схему L или T у трёхходового крана G3/4″?
L-образный канал используют для переключения одного общего потока между двумя направлениями. T-образный канал применяют, когда требуется соединять или распределять потоки между несколькими патрубками. Перед заказом сравните схему прохода на карточке товара со схемой вашего трубопровода.
Можно ли держать шаровой кран с электроприводом G3/4″ частично открытым?
Краны с приводом открыть/закрыть рассчитаны прежде всего на крайние положения. Для постоянного регулирования расхода нужна модель и система управления, в характеристиках которых предусмотрено позиционирование или регулирующий режим.
Какие данные нужны для подбора крана G3/4″?
Для подбора шарового крана с электроприводом G3/4″ нужны рабочая среда, давление, температура, тип резьбы, число ходов, схема L/T для трёхходовой модели, напряжение питания и требуемое положение при отключении питания.
Для проверки типа резьбы используйте материал «Выбор трубной резьбы G или Rc».
