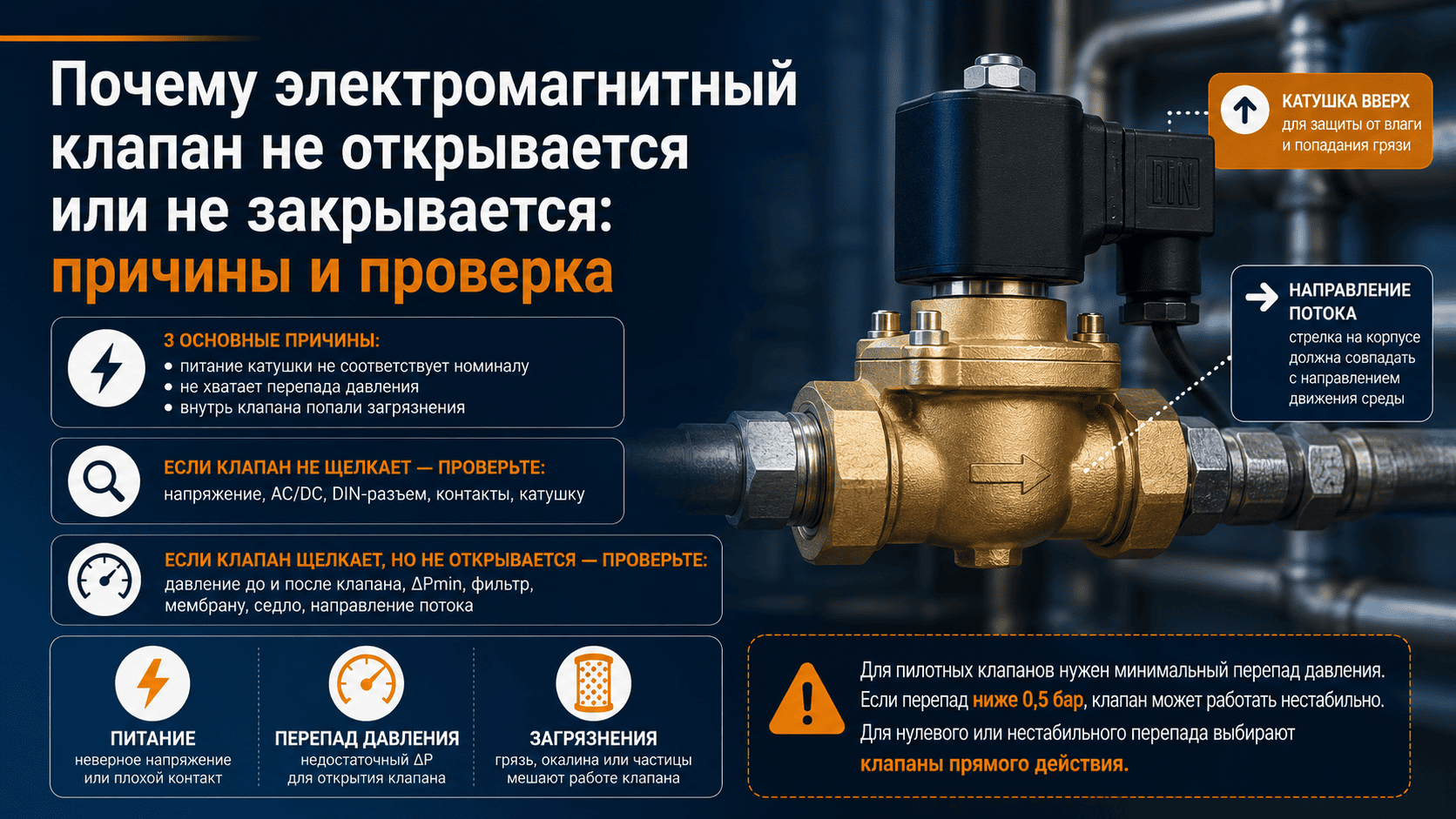

Электромагнитный клапан не открывается или не закрывается по трем основным причинам: питание катушки не соответствует номиналу, не хватает перепада давления или внутрь клапана попали загрязнения. Сначала проверяют напряжение питания и соответствие типа тока (AC/DC) катушке, затем давление до и после клапана, потом фильтр, мембрану, седло и направление потока.
Если электромагнитный клапан не щелкает, диагностику начинают с электрической части: напряжение на катушке, выход контроллера, DIN-разъем, контакты и сопротивление катушки. Если электромагнитный клапан щелкает, но рабочая среда не проходит через клапан, электрическая часть, скорее всего, исправна; тогда проверяют давление, минимальный перепад, засор, мембрану и правильное направление потока.
Диагностическая шпаргалка: симптом, причина и первая проверка
| Симптом | Вероятная причина | Первая проверка | Что делать |
|---|---|---|---|
| Клапан не щелкает | Нет питания, ошибка AC/DC, сгорела катушка | Измерить напряжение на катушке под нагрузкой | Проверить блок питания, контроллер, контакты, катушку |
| Щелкает, но не открывается | Нет перепада давления, засор, неверное направление потока | Проверить ΔP, стрелку на корпусе, фильтр | Очистить фильтр, проверить давление, развернуть клапан |
| Гудит | Неверное питание, низкое напряжение, загрязнение трубки якоря, пульсации | Сверить маркировку катушки и фактическое напряжение | Исправить питание, проверить разъем, очистить клапан |
| Открывается частично | Засор мембраны, низкий перепад, недостаточная пропускная способность | Проверить фильтр, мембрану, ΔPmin | Промыть линию, очистить клапан, заменить модель при ошибке подбора |
| Не закрывается полностью | Грязь на седле, повреждение мембраны, давление вне диапазона | Проверить седло, мембрану, рабочее давление | Очистить или заменить поврежденные элементы |
| Пропускает без питания | НО вместо НЗ, грязь на седле, повреждение уплотнения | Проверить тип клапана и седло | Сверить НЗ/НО, очистить седло, заменить мембрану |
| Катушка сильно греется | Ошибка напряжения, напряжение выше номинального, плохой контакт | Проверить AC/DC, напряжение, посадку катушки | Отключить питание, проверить маркировку, заменить катушку при повреждении |
| Работает от блока питания, но не от контроллера | Выход контроллера не рассчитан на ток, потребляемый катушкой | Измерить напряжение на выходе контроллера под нагрузкой | Использовать совместимый выход, реле или другой блок питания |
| Работает только после удара по корпусу | Заедание якоря, загрязнение, износ | Проверить трубку якоря, фильтр, мембрану | Очистить клапан или заменить узел |
| После закрытия слышен удар в трубе | Гидроудар, высокий расход, быстрое закрытие | Проверить давление, расход, диаметр трубы | Снизить давление, поставить демпфер, пересмотреть схему |
Сначала разделите проблему: электрика, давление или механика
Электромагнитный клапан без щелчка чаще всего проверяют по электрической части. Начните с напряжения на катушке: оно должно соответствовать маркировке катушки по напряжению и типу тока AC/DC. Ошибка «24 В DC вместо 24 В AC» или слабый выход контроллера может выглядеть как неисправность клапана.
Электромагнитный клапан со щелчком, но без потока чаще проверяют по гидравлической части. Щелчок означает, что катушка создала магнитное усилие, но не гарантирует открытие основного прохода. Поток может не появиться из-за недостаточного перепада давления, загрязнения мембраны, установки клапана против стрелки или загрязнения седла.
Электромагнитный клапан щелкает, но не открывается
Если электромагнитный клапан щелкает, но не открывается, катушка может быть исправна. Тогда причину ищут в перепаде давления или загрязнении клапана. У пилотных клапанов основной проход открывается за счет давления рабочей среды. Без минимального перепада клапан может щелкать, но не пропускать поток.
Нормально открытый электромагнитный клапан без питания оставляет поток открытым. Поэтому перед диагностикой нужно проверить исполнение клапана — НЗ или НО. Например, у клапана Armatel LA-1010Pro указано нормально закрытое исполнение: при отсутствии напряжения поток перекрыт, при подаче 24 В на катушку клапан открывается.
Электромагнитный клапан не закрывается полностью
Электромагнитный клапан не закрывается полностью чаще всего из-за грязи на седле, повреждения мембраны, неверного направления потока или давления вне рабочего диапазона. Даже небольшая частица ржавчины, песка или монтажного герметика может попасть между седлом и уплотнением, из-за чего клапан будет пропускать.
У пилотных клапанов неполное закрытие также может быть связано с недостаточным перепадом давления. Для Armatel LA-1020Pro указано, что при перепаде давления ниже 0,5 бар клапан может работать нестабильно или не закрываться полностью.
Электромагнитный клапан пропускает воду без питания
Нормально закрытый электромагнитный клапан без питания должен перекрывать поток. Если НЗ-клапан пропускает без питания, проверьте три причины: на седле есть загрязнение, повреждена мембрана или клапан установлен против направления потока.
Нормально открытый электромагнитный клапан без питания, наоборот, оставляет поток открытым. Поэтому перед диагностикой нужно сверить исполнение клапана: НЗ или НО. Для Armatel LA-1010Pro указано нормально закрытое исполнение: при отсутствии напряжения поток перекрыт, а при подаче 24 В на катушку клапан открывается.
Электромагнитный клапан гудит или вибрирует
Электромагнитный клапан гудит, когда катушка получает питание, но якорь или гидравлическая часть работают нестабильно. Причины: неправильное напряжение, ошибка AC/DC, низкое напряжение под нагрузкой, загрязнение трубки якоря, пульсации в линии или гидроудар.
Катушка электромагнитного клапана греется
Катушка электромагнитного клапана может нагреваться во время работы. Сильный нагрев, запах, потемнение корпуса катушки, плавление изоляции или исчезновение щелчка указывают на неисправность. Возможные причины: неправильное напряжение, ошибка AC/DC, плохой контакт в разъеме или подача питания на снятую катушку.
Для Armatel LA-1010Pro указаны мощность катушки 20 VA, класс защиты IP65 и питание 24 В. Эти параметры нужно сверить с характеристиками блока питания или контроллера. Недостаточное или неправильное питание может привести к нестабильной работе катушки.
Электромагнитный клапан не работает от контроллера
Если электромагнитный клапан работает от отдельного блока питания, но не работает от контроллера, причина чаще всего находится в управляющем выходе. Контроллер может не выдавать нужное напряжение под нагрузкой, не соответствовать катушке по типу тока AC/DC или не обеспечивать необходимый ток.
Проверка простая: измерьте напряжение на клеммах катушки в момент подачи команды. Если без нагрузки напряжение есть, а после подключения катушки оно заметно падает, выход контроллера может не обеспечивать необходимый ток.
Электромагнитный клапан открывается частично или дает слабый поток
Электромагнитный клапан может открываться частично из-за засора фильтра, загрязнения мембраны, малого проходного сечения, недостаточного перепада давления или ошибки подбора по расходу. Одинаковая резьба не означает одинаковую пропускную способность клапана.
Если поток слабый сразу после установки, проверьте направление потока, давление до и после клапана, фильтр и соответствие Ду и Kv условиям работы. Если расход уменьшился после периода эксплуатации, вероятнее всего загрязнены фильтр, мембрана или седло.
Когда клапан чистить, а когда менять
| Ситуация | Что делать | Почему |
|---|---|---|
| После монтажа клапан не закрывается | Проверить загрязнение, седло и мембрану | Внутрь часто попадают окалина, ФУМ-лента или герметик |
| Клапан щелкает, но не открывается при самотеке | Проверить ΔPmin | Пилотный клапан может не подходить для такой системы |
| Клапан не щелкает | Проверить питание и катушку | Без питания клапан не переключится |
| Катушка пахнет гарью или потемнела | Заменить катушку после проверки питания | Возможен перегрев или повреждение обмотки |
| Мембрана порвана или деформирована | Заменить мембрану или клапан | Очистка не восстановит поврежденное уплотнение |
| Клапан не подходит по давлению или среде | Заменить модель | Обслуживание не устранит ошибку подбора |
| Клапан работает только после удара по корпусу | Очистить или заменить неисправный узел | Возможны заедание якоря или загрязнение |
| Проблема повторяется после чистки | Проверить фильтрацию и подобрать другой тип | Причина может быть в рабочей среде или схеме установки |
Данные для подбора замены после диагностики
Если электромагнитный клапан не удалось восстановить или модель изначально не подходит системе, для подбора замены нужны 9 параметров: рабочая среда, температура, давление до клапана, давление после клапана, минимальный перепад давления, резьба или Ду, напряжение катушки, тип тока AC/DC и исполнение НЗ/НО.
Для линий с нулевым или нестабильным перепадом давления лучше выбирать клапаны прямого действия. Например, Armatel LA-1010Pro работает при ΔP 0–10 бар. Для линий со стабильным перепадом можно использовать пилотные клапаны, но перед подбором нужно проверить минимальный ΔP. Для Armatel LA-1020Pro он составляет 0,5–16 бар.
подобрать электромагнитный клапан по среде, давлению и напряжению
электромагнитные клапаны прямого действия для низкого давления
Ответы специалистов Armatel на частые вопросы
Можно ли проверить электромагнитный клапан без снятия с трубы?
Электромагнитный клапан можно проверить без снятия с трубы, если есть доступ к катушке, разъему, фильтру, манометру и питанию. Сначала измеряют напряжение на катушке, затем проверяют щелчок, давление до и после клапана, направление потока и загрязнение фильтра.
Почему новый электромагнитный клапан сразу не работает?
Новый электромагнитный клапан чаще всего не работает из-за ошибки монтажа или подбора: клапан установлен против направления потока, не хватает минимального перепада давления, перепутан тип тока AC/DC, трубопровод не промыт или внутрь попал герметик. Перед возвратом клапана проверьте питание, давление, направление потока и фильтр.
Почему электромагнитный клапан работает «на столе», но не работает в системе?
Электромагнитный клапан может щелкать «на столе», но не открываться в системе из-за недостаточного перепада давления, противодавления, загрязнения, неправильного направления потока или слишком вязкой рабочей среды. Щелчок катушки не гарантирует открытие основного прохода.
Можно ли временно открыть электромагнитный клапан вручную?
Вручную можно открыть только электромагнитный клапан с ручным дублером, если такая функция предусмотрена конструкцией. Например, у Armatel LA-1010PH предусмотрен ручной дублер, который позволяет открыть клапан при отсутствии электропитания.
Как понять, что в электромагнитном клапане заклинил якорь?
Признаки заклинивания якоря: клапан срабатывает нестабильно, не открывается или не закрывается после подачи питания, иногда начинает работать только после постукивания по корпусу. Причиной могут быть ржавчина, загрязнения в трубке якоря, перекос внутренних деталей или повреждение плунжера. Перед разборкой отключите питание, сбросьте давление и проверьте фильтр, мембрану, седло и трубку якоря.
Можно ли заменить только катушку, а не весь клапан?
Катушку можно заменить отдельно, если механическая часть клапана исправна, а новая катушка совпадает по напряжению, типу тока AC/DC, мощности, посадочному размеру и классу защиты. Если повреждены мембрана, седло или корпус, замена одной катушки проблему не решит.
Почему электромагнитный клапан иногда срабатывает, а иногда нет?
Периодические отказы часто связаны с нестабильным напряжением, слабым выходом контроллера, плохим контактом в DIN-разъеме, плавающим перепадом давления или загрязнением трубки якоря. Проверку лучше выполнять в момент отказа: измерить напряжение на катушке и давление в системе.
Почему клапан греется сильнее после замены блока питания?
После замены блока питания катушка может греться сильнее, если изменился тип тока AC/DC, напряжение выше номинального или блок питания не подходит по нагрузке. Сравните маркировку катушки с фактическим напряжением на катушке под нагрузкой.
Почему электромагнитный клапан гудит после включения?
Электромагнитный клапан может гудеть из-за AC-катушки, низкого напряжения, пульсаций давления, слишком большого расхода, загрязнения трубки якоря или недостаточного перепада давления у пилотного клапана. Если гул сильный или сопровождается вибрацией, проверьте напряжение на катушке под нагрузкой и давление в линии.
Почему электромагнитный клапан щелкает каждые несколько секунд?
Быстрые повторные щелчки обычно связаны с нестабильным управляющим сигналом, плохим контактом, просадкой напряжения, неисправностью контроллера или пульсациями давления. Измерьте напряжение на катушке в момент срабатывания и проверьте, не отключает ли контроллер выход из-за перегрузки.
