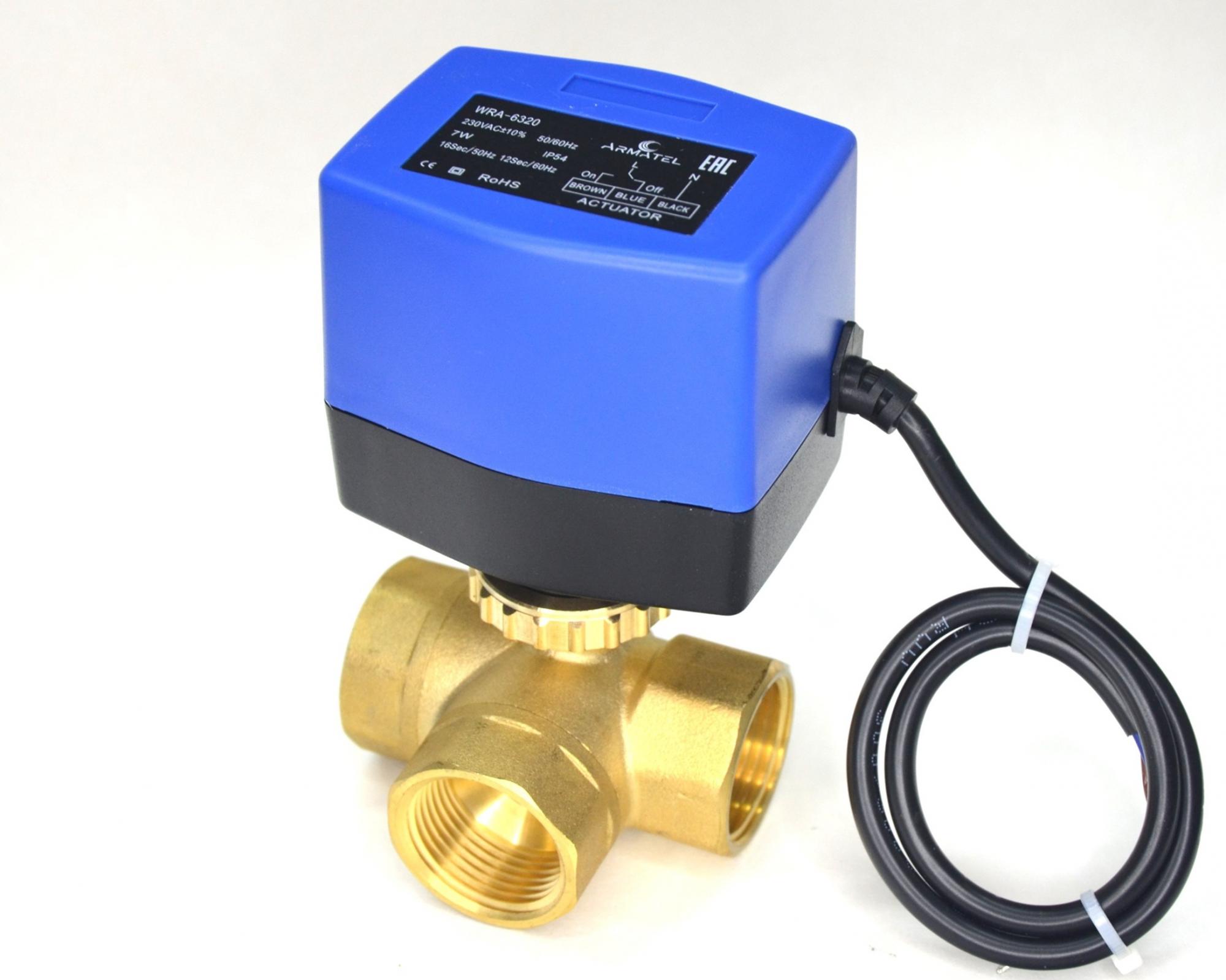

Шаровой кран Armatel W8BV3-С трёхходовой кран с T-портом — муфтовый латунный кран с электроприводом и конденсатором возврата для дистанционного управления потоком рабочей среды в трубопроводе.
Выбранное исполнение имеет внутреннее резьбовое присоединение G3/4″, условный проход DN 20, коэффициент пропускной способности Kvs 21 м³/ч и питание AC220V.
Конструкция и рабочие параметры
Корпус крана изготовлен из латуни. Уплотнение шара — EPDM и PTFE.
Кран рассчитан на холодную и горячую воду, растворы гликоля концентрацией до 50% и другие среды, неагрессивные к материалам изделия.
|
Параметр |
Значение |
|
Ходность |
3-ходовой |
|
Тип прохода |
T-порт |
|
Материал корпуса |
латунь |
|
Уплотнение шара |
EPDM + PTFE |
|
Рабочая среда |
холодная и горячая вода, раствор гликоля до 50%, совместимые среды |
|
Номинальное давление |
PN 16 |
|
Герметичность |
класс A по ГОСТ Р 54808-2011 |
|
ΔPmax по паспорту |
1000 кПа |
|
ΔPs по паспорту |
1400 кПа |
|
Температура рабочей среды |
от 0 до +90 °C |
|
Присоединение |
внутренняя резьба BSPP G, ISO 228/1 |
|
Присоединение выбранного исполнения |
G 3/4″ |
|
Условный проход |
DN 20 |
|
Kvs |
21 м³/ч |
|
Габариты |
70 × 84 × 134 × 56 × 67 мм |
|
Масса |
0,86 кг |
|
Тип возврата |
конденсаторный |
Электропривод с конденсатором возврата
Кран оснащён электроприводом с конденсатором возврата. Паспорт предусматривает исполнение с питанием AC220V.
При отключении питания встроенный конденсатор переводит кран в исходное положение.
Подключение электропривода
Электропривод с конденсатором подключают по двухпроводной схеме:
● коричневый провод — L(+) через управляющий выключатель;
● синий провод — N(–).
Используйте кабель сечением не менее 0,75 мм².
Кабель питания прокладывают с U-образной петлёй, чтобы капли конденсата не стекали к электроприводу.
Монтаж
Кран можно устанавливать в любом положении. Предпочтительное положение — электроприводом вверх на горизонтальном участке трубопровода.
Перед вводом в эксплуатацию выполните несколько циклов включения и выключения. Проверьте работу привода, исходное положение и схему движения среды.
|
Температура рабочей среды
|
0…+90 °C |
|
Диаметр условный
|
20 мм |
|
Давление PN
|
16 бар (1,6 МПа) |
|
Рабочее давление ∆P
|
0-10 бар |
|
Строительная длина, мм
|
70 |
|
Вес
|
0,86 кг |
|
Электрическая мощность
|
7W |
|
Строительная высота, мм
|
134 |
